Назначение и область применения

Предохранительные клапаны РВ-1Д, РВ-3Д предназначены для защиты регулирующих устройств и измерительных приборов от избыточного давления.

РВ-1Д рассчитана для работы в диапазоне давления 0–1,379 МПа (0-200 psi) и обладает средней пропускной способностью.

Серия РВ-3Д рассчитана для работы в диапазоне давления 0–1,379 МПа (0-200 psi) и обладает большой пропускной способностью.

Технические характеристики

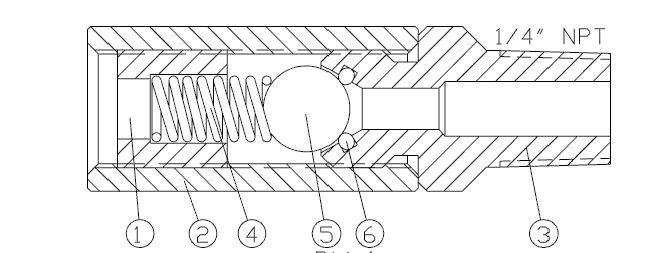

Рис.1. Клапан предохранительный РВ-1Д

1. Шток
2. Корпус пружины
3. Основание
4. Пружина
5. Шарик
6. Уплотнитель

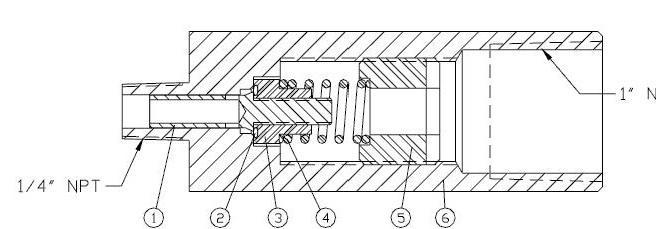

Рис.2. Клапан предохранительный РВ-3Д

1. 1, 2, 3 – Тарельчатый клапан в сборе

4. Пружина
5. Шток
6. Корпус клапана

Эксплуатация — настройка на рабочее (спускное) давление осуществляется регулировкой штока (поз.1 для РВ-1Д), (поз. 5 для РВ-3Д).
